Лазерно-световые установки для сварки, наплавки и термообработки.

Лазерно-световой гибридный метод - это новый метод сварки, наплавки и термообработки предоставляющий уникальную возможность программировать температуру в точке обработки на изделии, и обеспечивающий лазерам дополнительные, более широкие технологические возможности.

Принцип действия лазерно-световых комплексов (ЛСК) основан на интеграции энергии лучей двух источников: энергии когерентного сваривающего излучения твердотельного лазера и энергии некогерентного полихроматического светового источника со специальной оптической фокусирующей системой (обеспечивающей предварительный, сопутствующий и последующий нагрев по программируемому термическому циклу до заданной температуры в зоне обработки).

Макет гибридной опытно-экспериментальной лазерно-световой установки:

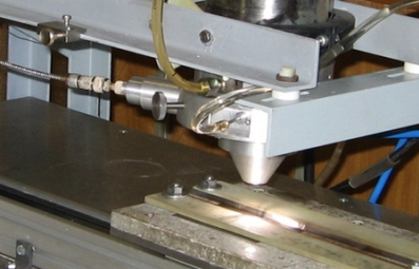

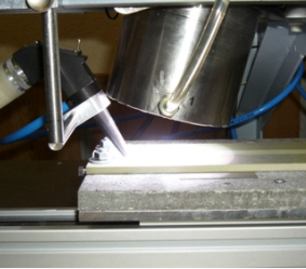

Лазерно-световая установка Лазерно-световая установка
С оптоволоконной системой
доставки излучения
С шарнирно-зеркальной системой
доставки излучения

ХАРАКТЕРИСТИКА ЛСК

Гибридный лазерно-световой комплекс (ЛСК) состоит из:

  • серийно выпускаемого твердотельного Nd: YAG- лазера (с ламповой или диодной накачкой, волоконных лазеров и т.д.);
  • светолучевого модуля;
  • оптоволоконного или зеркально-шарнирного узла доставки излучения в рабочую зону;
  • узла сведения лучей;
  • блоков питания, управления и охлаждения.

Предлагаемые лазерносветовое оборудование (ЛСК) и лазерносветовые технологии (ЛСТ) позволяют осуществлять по программируемому термическому циклу:

  • Сварку встык тонколистовых изделий от 0,15 мм и более из стали, медных и алюминиевых сплавов, большинства тонколистовых металлов (углеродистые и нержавеющие стали, цирконий, никелевые, титановые, алюминиево-бериллиевые и др. сплавы) в автомобильной, аэрокосмической и других отраслях;
  • Наплавку антикоррозионных, износостойких и специальных жаропрочных покрытий;
  • Локальную поверхностную термообработку;
  • Производство кварцевых нанопорошков.

Техническая характеристика светолучевых и светолазерных установок

Светолучевые установкиСветолазерные установки
НазначениеПайка, термообработкаСварка, наплавка
Диапазон регулирования температуры, Сдо 1000до 2500
Напряжение питания силовой сети, Втрехфазная 380/440
Тип блока охлажденияDELTATHERM - Тип LT
Потребляемая мощность, кВт1545
Масса, кг400600
Среднее время безотказной работы, час1000
Срок службы, лет6
Продолжительность нагрузки, %85
Частота питающей сети, Гц50/60
Занимаемая площадь, кв.м.3.512.5

За более подробной информацией просим обращаться непосредственно в отдел лучевых технологий
