Разработки изделий медицинского назначения

ДЛЯ ОРТОПЕДИИ

В ОАО "НИИТавтопром" совместно с НПО "КОМПОЗИТ" разработана опытная технология литья по стереолитографическим моделям титановых эндопротезов с пористой поверхностью и многослойных полностью пористых имплантатов в виде пространственных структур, образованных стержнями диаметром 0,8 - 1 мм.

По SL- моделям литьем из титанового сплава были получены образцы пористых имплантатов (рис. 9.).

Быстрое прототипирование

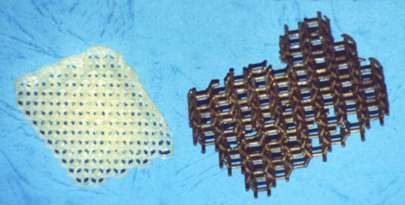

а) SL- модель и первый образец титанового полностью пористого имплантата (коралл-металл)
Быстрое прототипирование

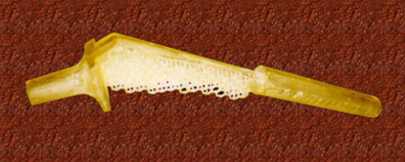

б) SL -модель ножки эндопротеза с пористым слоем (мастер-модель для литья в оболочковую форму)
Рис. 9. Литые эндопротезы и имплантаты для ортопедии

ДЛЯ ЧЕЛЮСТНО-ЛИЦЕВОЙ ХИРУРГИИ

Специалистами ОАО "НИИТавтопром" разработана технология оперативного автоматизированного проектирования и изготовления имплантатов, позволяющая резко сократить сроки подготовки и снизить общую стоимость восстановительных операций, а также исключить ручную подгонку имплантатов во время операции.

Результаты компьютерной томографии в электронной форме передаются в CAD систему, где по сохранившемуся фрагменту черепа, при участии хирурга, моделируется недостающая часть кости - будущий имплантат. Готовая SL-модель имплантата передается хирургу, который, при необходимости, может ее быстро доработать. Далее SL-модель используется для оперативного изготовления разовой оснастки, в которой формируется имплантат из биосовместимого материала. Готовый имплантат стерилизуется, герметично упаковывается и передается лечащему врачу.

По изготовленному SL-прототипу был выполнен имплантат из биосовместимого углепластика, который успешно вживлен пациенту в клинике ЧЛХ ММА им. Сеченова.

Быстрое прототипирование  Быстрое прототипирование

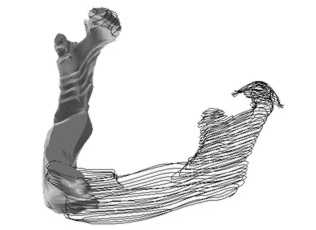

а) Построение модели имплантата по данным томографии
б) SL - модель сохранившейся части челюсти и готовый имплантат из углепластика

Рис. 10. Индивидуализированный имплантат нижней челюсти

ДЛЯ СТОМАТОЛОГИИ

Стоматологические имплантаты с направленной регенерации костной ткани, имитирующие корни здорового зуба (Патент РФ № 2211003), разработаны совместно с Центральной поликлиникой ФСБ России.

В теле имплантата (рис.11) имеется полость, в которую свободно прорастает костная ткань фиксируя имплантат, как по наружной, так и по внутренней поверхностям. Для установки имплантата не требуется нарезания резьбы в челюстной кости, тем самым облегчается подготовка к имплантации и сокращается номенклатура зуботехнического инструмента, что, в конечном счете, снижает стоимость протезирования. Опытные образцы имплантатов изготовлены из чистого титана литьем по выжигаемым SL-моделям, в настоящее время проводятся клинические испытания.

Быстрое прототипирование  Быстрое прототипирование
а) компьютерная модель
б) опытная партия

Рис. 11. Литые стоматологические имплантаты

За более подробной информацией просим обращаться непосредственно в отдел лучевых технологий
